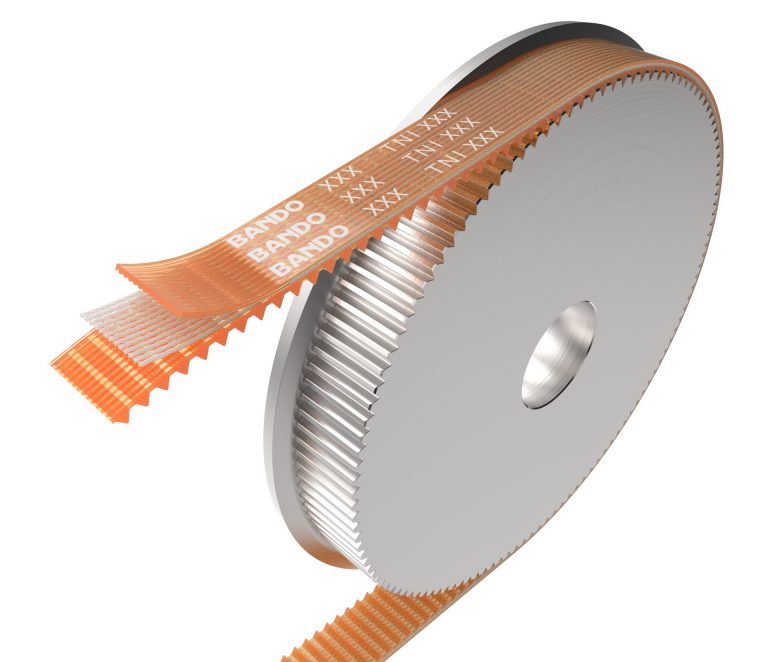

BANCOLLAN TN KERBZAHNRIEMEN aus hochfestem Polyurethan wurden speziell für Kleinstantriebe entwickelt. TN KERBZAHNRIEMEN bieten folgende
Produktvorteile
- Minimierung des Bauraumes
- Mindest-Scheiben-Durchmesser: 5 mm bei TN 10 und 10 mm bei TN15
- Hohes Drehmoment bei geringer Vorspannung
- Geringe Gleichlaufschwankungen
- Kleinste Zahnteilung und optimierte Verzahnung gewähren gleichförmige
- Umdrehungen mit exakter Drehzahl; vergleichbar mit einem Flach-Riemen
- Absolut spielfreier Zahneingriff
- Präzise Positionierung
- Anwendungsorientierte Auswahl der Zugstränge
Riemenaufbau
- Polyurethan-Rücken
- Zugstränge (Stahl, Kevlar bzw. Tetron)
- Polyurethan-Zähne
Zeichnung
Abmessungen
Tabelle 1: Verfügbare Größen der Bando Bancollan TN Zahnriemen
| Typ | t (mm) |
H1 (mm) |
H2 (mm) |
Zugstrang | Kode | Download | |
|---|---|---|---|---|---|---|---|
| TN10 | 1,00 | 0,85 | 0,44 | – Polyester (Tetron) | T |  |
|
| TN15 | 1,50 | 1,30 | 0,70 | – Aramid – Polyester (Tetron) – Steel (from 79 TN15) |
K T W |
|
