HFD – Hyper Flat Drive System

Bando hat die ausgezeichneten Qualitäten des Flachriemens erkannt, diese verfeinert und in die Entwicklung eines Flachriemensystems der nächsten Generation mit verbesserter Kraftübertragung eingebracht.

Durch die Realisierung eines Spann- und Zentriersystems für Flachriemenantriebe, das den Riemenverlauf im System dauerhaft und selbständig kontrolliert und steuert, leistet die Firma Bando Ihren Beitrag zur Senkung des weltweiten CO2 Ausstoßes.

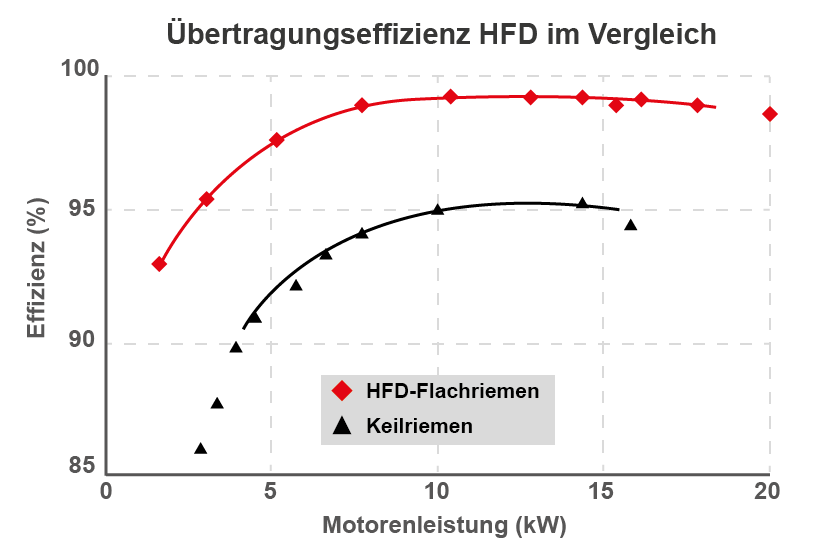

bando HFD Flachriemen Uebertragungseffizienz

Produktvorteile

Dank des innovativen Ansatzes, bieten das Hyper Flat Drive System folgende Vorteile:

  • Durch die ideale Riemenspannung und den verbesserten Wirkungsgrad führt die Anwendung des HFD-Systems zu Energieeinsparung und CO2 Reduktion..
  • Ein längerer wartungsfreier Betrieb ist durch den Einsatz des Spann- und Zentriersystems gegeben.
  • Die geringe Biegespannung durch die flache Bauweise des Riemens ermöglicht kompaktere Systemlayouts..

Produktkonzept

Das HFD-System kombiniert einen hochwertigen EPDM Flachriemen mit einer Autospannvorrichtung zu einem sehr effizienten Antriebssystem für industrielle Anwendungen.

Durch die Realisierung eines Spann- und Zentriersystems für Flachriemenantriebe, das den Riemenverlauf im System dauerhaft und selbsttätig kontrolliert und steuert, leistet die Firma Bando Ihren Beitrag zur Senkung des weltweiten CO2 Ausstoßes.

HFD-Flachriemen-System

Die flache Riemenkonstruktion ermöglicht im Vergleich zum klassischen Keilriemen eine Verringerung des Energieverlustes durch Biegebeanspruchung.

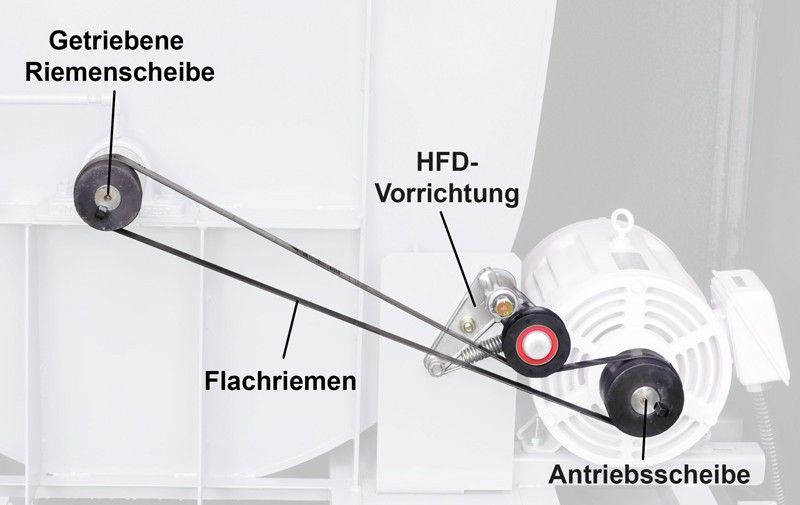

HFD System Overview

Der Flachriemen kommt mit durchschnittlich einem Drittel der Bauhöhe des klassischen Keilriemens aus und kann durch den größeren Umschlingungswinkel bei gleicher oder geringerer Vorspannung eine höhere Leistung übertragen.

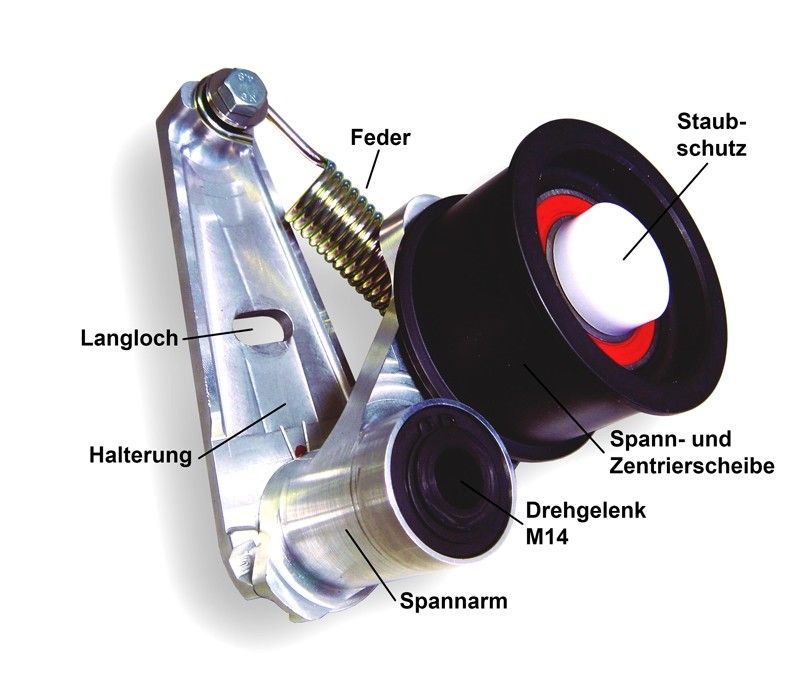

Spann- und Zentriersystem

Der typische Nachteil des Seitenlaufes jedes Flachriemenantriebes wird durch das patentierte Spann- und Zentriersystem komplett aufgehoben. Einmal installiert funktioniert das System wartungsfrei und selbsttätig.

HFD Spannsystem

Flachriemen-Aufbau

bando HFD Belt Structure

Abmessungen



Tabelle 1: Verfügbare HFD-Flachriemen
(Breiten in 10, 15, 20 mm)
Längen
600 630 670 710 750 800
850 900 950 1000 1060 1120
1180 1250 1320 1400 1500 1600
1700 1800 1900 2000 2120 2240
2360 2500 2650 2800 3000

Standard Spanrollenbreiten: 30 mm und 40 mm

Broschüre mit weiterer Information zur Leistung und Auslegung (Stand: August 2014):
